Phân loại tủ điện điều khiển chiếu sáng

ID:
Tủ điện chiếu sáng là tủ chứa các thiết bị đóng cắt và điều khiển dùng để điều khiển hệ thống đèn chiếu sáng như: chiếu sáng đường phố, chiếu sáng  vườn hoa, công trường, khu vực công cộng, siêu thị, nhà ga, sân bay, trường học, bệnh viện, sân vận động…
Liên hệ
MÔ TẢ

Tủ điện chiếu sáng là loại tủ điều khiển đùng để điều khiển một hệ thống đèn chiếu sáng đóng cắt theo thời gian thực trong ngày. Tùy từng yêu cầu chiếu sáng mà có loại tủ điện chiếu sáng phù hợp có nhiều loại tủ chiếu sáng khác nhau có loại đơn giản có loại phức tạp có loại thông minh. Tủ điện chiếu sáng được thiết kế nhỏ gọn, an toàn, lắp đặt ngoài trời hoặc trong nhà. Có thể giám sát toàn diện, điều khiển linh hoạt nhằm mục tiêu tối ưu tiết kiệm điện năng và nâng cao hiệu quả vận hành.

PHÂN LOẠI TỦ ĐIỆN CHIẾU SÁNG

Loại 1 : Tủ điều khiển chiếu sáng PLC

Tủ sử dụng PLC làm bộ điều khiển trung tâm có 2 chế độ hoạt động là tự động và bằng tay

Cài đặt các thông số hoạt động thông qua phím chức năng.

Bộ điều khiển trung tâm PCL(Programmable Logic Controller) được hình thành là thiết bị điều khiển lập trình được cho phép thực hiện linh hoạt các thuật toán. Người sử dụng có thể lập trình để thực hiện một loạt các thứ tự sự kiện. Các sự kiện này được kích hoạt bởi các tác nhanh kích thích tác động vào PLC hoặc các hoạt động như thời gian định.PLC dùng để thay thế các mạch rơ le trong thực tế và nó hoạt động theo phương thức quét các trạng thái trên đầu ra và đầu vào khi có sự thay đổi ở đầu vào thì đầu ra sẽ thay đổi theo.

Bộ điều khiển PLC với ngôn ngữ lập trình dễ học và dễ lập trình, nhỏ gọn nhẹ nhàng bảo quản và sửa chữa. Dung lượng bộ nhớ lớn có thể chứa được nhiều chương trình phức tạp khác nhau. Có thể kết nối giao tiếp với các thiết bị thông minh như: máy tính, nối mạng và các modul ở rộng.

Cấu tạo PLC

  •  Bộ nhớ chương trình RAM bên trong
  • Bộ vi xử lý có cổng giao tiếp dùng cho việc ghép nối PLC
  • Các modul vào/ra

Nguyên lý hoạt động của PLC

CPU điều khiển các hoạt động bên trong PLC. Bộ xử lý sẽ đọc và kiếm tra chương trình chứa trong bộ nhớ sau đó thực hiện từng lệnh trong chương trình, sẽ đóng hay ngắt các đầu ra. Các lệnh của mỗi chương trình sẽ được phát tới các thiết bị liên kết để thực thi.Tất cả các chương trình đó đều phụ thuộc vào lệnh điều khiển được lưu trong bộ nhớ

Hệ thống Bus là tuyến dùng để truyền tín hiệu, hệ thống gồm nhiều đường tín hiệu song song:

  • Address Bus: Bus địa chỉ dùng để truyền địa chỉ đến các Modul khác nhau.
  • Data Bus: Bus dùng để truyền dữ liệu.-
  • Control Bus: Bus điều khiển dùng để truyền các tín hiệu định thì và điểu khiển đồng bộ các hoạt động trong PLC.

Trong PLC các số liệu được trao đổi giữa bộ vi xử lý và các modul vào ra thông qua Data Bus. Address Bus và Data Bus gồm 8 đường, ở cùng thời điểm cho phép truyền 8 bit của 1 byte một cách đồng thời hay song song.

Nếu một modul đầu vào nhận được địa chỉ của nó trên Address Bus, nó sẽ chuyển tất cả trạng thái đầu vào của nó vào Data Bus. Nếu một địa chỉ byte của 8 đầu ra xuất hiện trên Address Bus, modul đầu ra tương ứng sẽ nhận được dữ liệu từ Data bus. Control Bus sẽ chuyển các tín hiệu điều khiển vào theo dõi chu trình hoạt động của PLC. Các địa chỉ và số liệu được chuyển lên các Bus tương ứng trong một thời gian hạn chế.

Hệ thống Bus sẽ làm nhiệm vụ trao đổi thông tin giữa CPU, bộ nhớ. Bên cạch đó, CPU được cung cấp một xung Clock có tần số từ 1¸8 MHZ. Xung này quyết định tốc độ hoạt động của PLC và cung cấp các yếu tố về định thời, đồng hồ của hệ thống.

PLC thường yêu cầu bộ nhớ trong các trường hợp: Làm bộ định thời cho các kênh trạng thái I/O. Làm bộ đệm trạng thái các chức năng trong PLC như định thời, đếm, ghi các Relay.

Mỗi lệnh của chương trình có một vị trí riêng trong bộ nhớ, tất cả mọi vị trí trong bộ nhớ đều được đánh số, những số này chính là địa chỉ trong bộ nhớ. Địa chỉ của từng ô nhớ sẽ được trỏ đến bởi một bộ đếm địa chỉ ở bên trong bộ vi xử lý. Bộ vi xử lý sẽ giá trị trong bộ đếm này lên một trước khi xử lý lệnh tiếp theo. Với một địa chỉ mới, nội dung của ô nhớ tương ứng sẽ xuất hiện ở đầu ra, quá trình này được gọi là quá trình đọc.

Kích thước bộ nhớ:

  • Các PLC loại nhỏ có thể chứa từ 300 -1.000 dòng lệnh tùy vào công nghệ chế tạo.-
  • Các PLC loại lớn có kích thước từ 1K - 16K, có khả năng chứa từ 2.000 -16.000 dòng lệnh.

Tủ điều khiển chiếu sáng PLC: được cài đặt chế độ linh hoạt theo thời gian và công suất của đèn, tự động thay đổi chế độ sáng theo mùa, ngoài điều khiển đèn chiếu sáng còn có thể điều khiển hệ thống đèn trang trí nhiều màu sắc đồng thời còn có thể điều khiển cụm đèn với chế độ hoạt động khác nhau.

Với việc sử dụng bộ điều khiển PLC làm bộ điều khiển trung tâm. Bộ điều khiển thông minh với các câu lệnh được lập trình sẽ xử lý được các yêu cầu của hệ thống chiếu sáng tùy vào yêu cầu sử dụng.

Loại này được sử dụng cho các hệ thống điều khiển đèn điện phức tạp như các hệ thống điện trong các công viên vui chơi giải trí, có các hệ thống trò chơi khác nhau, các hệ thống điện trong siêu thị, sân bay, khu chế xuất …

Đây là loại tủ cơ bản ngoài những chức năng thông thường còn có tác dụng bảo vệ quá dòng, ngắn mạch tải,có thể điều khiển linh hoạt không theo khung giờ nhất định loại tủ này được các doanh nghiệp tin dùng hơn cả với các chức năng cơ bản và giá cả hợp lý

Loại 2 Tủ chiếu sáng truyền thông

Tủ này cũng sử dụng PLC làm bộ điều khiển trung tâm có modul truyền thông, có phần mềm để giám sát và điều khiển từ trung tâm.

Loại tủ điện chiếu sáng này dùng cho các hệ thống chiếu sáng hiện đại với các chức năng tương tự như tủ chiếu sáng PLC ngoài ra được tích hợp thêm modul truyền thông và phầm mềm giám sát từ xa. Tại phòng điều khiển trung tâm có thể giám sát trạng thái hoạt động, điều hiển thông qua các giao diện phần mềm trên máy tính

Tủ điện điều khiển chiếu sáng có dòng điện định mức từ 20÷ 200A và có thể cao hơn tùy vào yêu cầu của khách hàng. Tủ có bảo vệ quá tải và ngắn mạch. Thiết bị lắp ráp tủ điện chiếu sáng là của các hãng nổi tiếng trên thế giới như Schneider, LS, Siemens... đảm bảo độ an toàn, ổn định và tuổi thọ lâu dài.

Tủ được sử dụng cho các công trình như trường học, bệnh viện, khu công nghiệp, khu đô thị….

Loại tủ này còn gọi là tủ chiếu sáng cao cấp được lắp đặt ở những nơi đòi hỏi yêu cầu khắt khe về lịch chiếu sáng và tích hợp các chức năng thông minh khác như thay đổi lịch trình chiếu sáng thông qua điện thoại, theo dõi từng khu chiếu sáng,điều chỉnh độ sáng của đèn theo mùa và thời điểm trong ngày…

Loại 3 Tủ chiếu sáng timer

Là tủ sử dụng Timer để cài đặt thời gian bât/ tắt bóng đèn

Có 2 chế độ hoạt động: Tự động và bằng tay

Cài đặt thông số hoạt động bằng cách đặt giờ timer, chiết áp

Loại tủ chiếu sáng timer dùng được cho 3 loại hệ thống chiếu sáng gồm

- Hệ thống chiếu sáng bật / tắt tất cả các bóng đèn 100% công suất, 2 khoảng thời gian trong ngày.

- Hệ thống chiếu sáng tiết kiệm điện bật / tắt xen kẽ 1/2 số bóng đèn 100% công suất, 3 khoảng thời gian trong ngày.

- Hệ thống chiếu sáng tiết kiệm điện bật / tắt tất cả các bóng đèn với 2 chế độ sáng 100% công suất hoặc một phần công suất (chế độ sáng yếu), 3 khoảng thời gian trong ngày.

Cho phép cài đặt 3 khoảng thời gian trong ngày, thay đổi được bằng cách đặt lại hẹn giờ của Timer. Ví dụ:

- Từ 0h - 6h: bật 1/2 số bóng đèn (bật / tắt xen kẽ) hoặc sáng yếu (đối với bóng đèn cho phép điều chỉnh công suất).

- Từ 6h - 18h: tắt tất cả các bóng.

- Từ 18h - 24h: bật tất cả các bóng.

Đây là loại tủ điện chiếu sáng đơn giản với thao tác vận hành dễ dàng chi phí đầu tư thấp loại này đa phần được sử dụng cho hệ thống đèn đường, vườn hoa….

Có thể nói đây là loại tủ điện cơ bản phục vụ nhu cầu bật tắt đèn thông dụng theo thời gian thực thường sử dụng cho khu vực nhỏ, chi phí đầu từ nhỏ

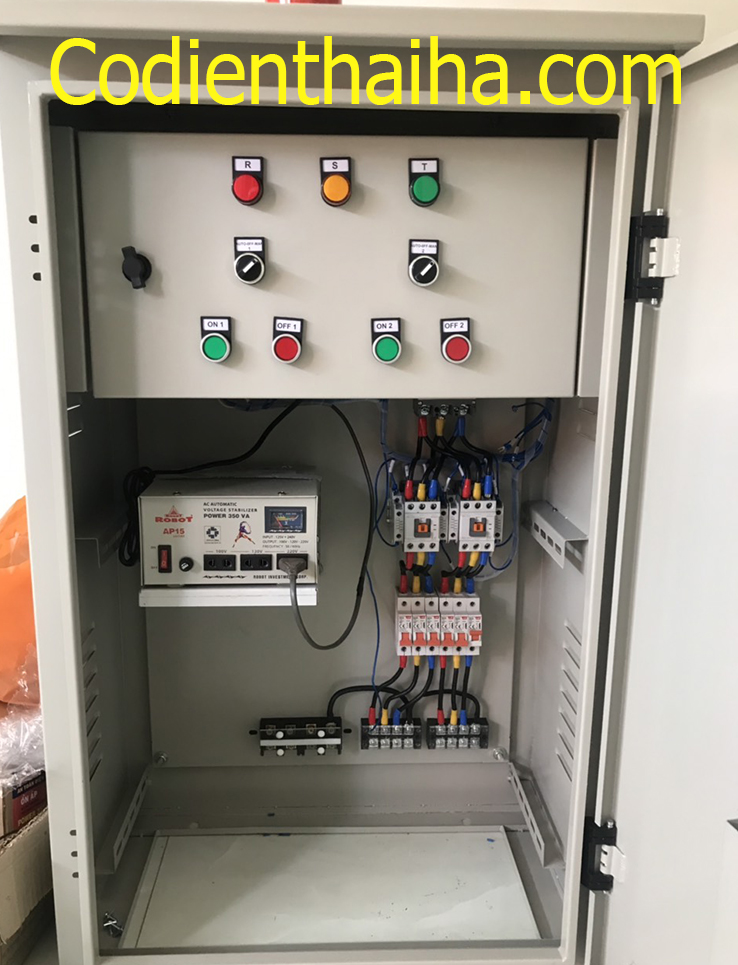

Cấu tạo cơ bản của tủ điện chiếu sáng

Vỏ tủ điện nơi chứa đựng tất cả các thiết bị điều khiển điện tử bên trong

Thiết bị điện MCCB để đóng ngắt mạch tổng bảo vệ quá tải, quá dòng

Timer thời gian để cài đặt thời gian bật tắt các thiết bị điện theo lịch trình đã định sẵn

Thanh cái đồng để kết nối các thiết bị điện với nhau

Mỗi loại tủ điều khiển chiếu sáng sẽ phù hợp với mỗi công trình để có được tủ chiếu sáng phù hợp nhất với nhu cầu sử dụng hãy liên hệ với chúng tôi Cơ Điện Thái Hà để được tư vấn miễn phí nhiệt tình chu đáo. Đến với sản phẩm chất lượng, uy tín giá tốt
